لوله های RTP
لوله‌های RTP شرکت بهشت کویر آریانا با ساختاری چندلایه مهندسی شده‌اند که برای مقاومت در برابر فشار، سازگاری شیمیایی و دوام در کاربردهای مختلف انتقال سیالات طراحی شده‌اند. ما راه‌حل‌های قابل سفارشی‌سازی با لاینرها، انواع تقویت‌کننده‌ها و اتصالات ساختاری متفاوت ارائه می‌دهیم.
ویژگی‌های کلیدی:
- ساختار کامپوزیتی چندلایه برای عملکرد سفارشی.
- موجود در انواع تقویت‌کننده‌ها (Steel Cord، Fiber Prepreg، Polyester).
- قطر (DN): 50 میلیمتر تا 500 میلیمتر.
- فشار: تا 32 مگاپاسکال (بسته به سری محصول).

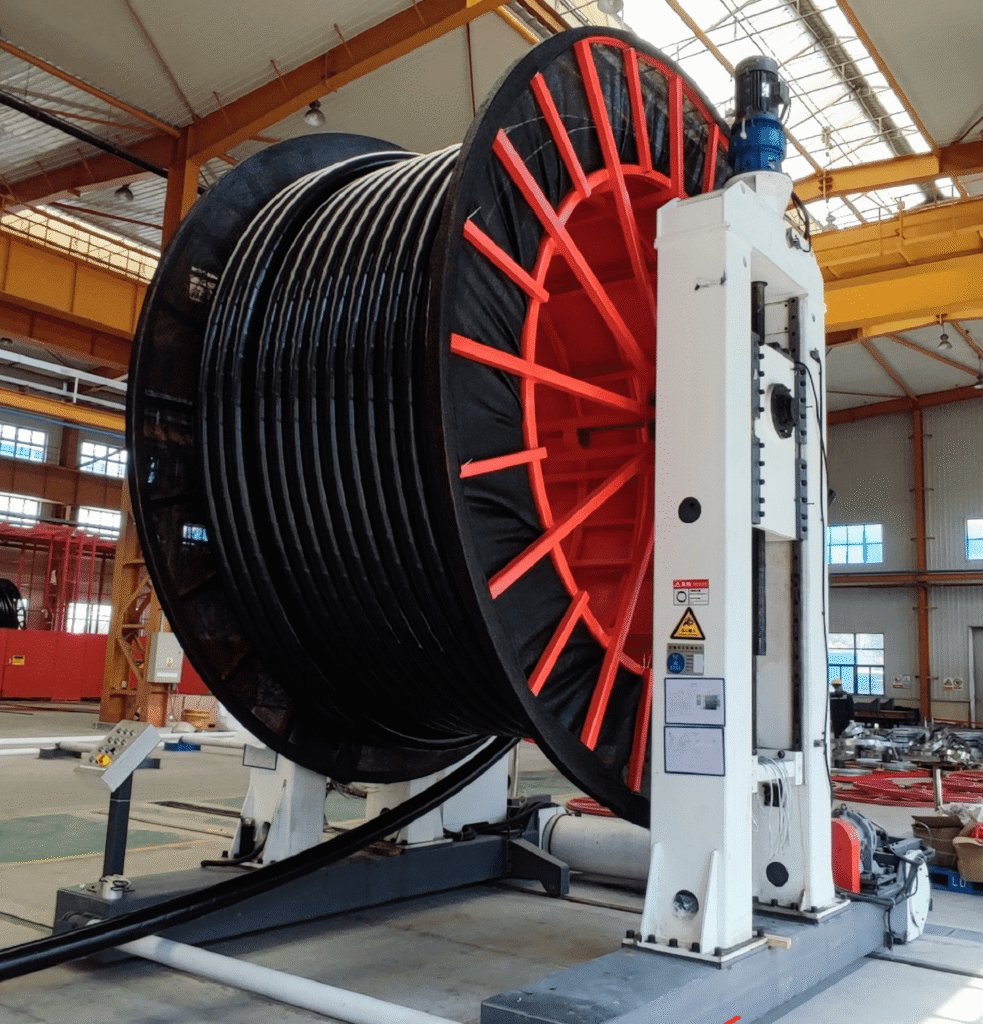

- طول‌های پیوسته بلند برای نصب کارآمد.
- مقاومت بالا در برابر خوردگی و مواد شیمیایی.
شرکت بهشت کویر آریانا دو نوع ساختار اصلی RTP را ارائه می‌دهد:
RTP نوع Bonded (چسبیده): در این نوع، تمام لایه‌ها به یکدیگر ذوب شده و ساختاری با دیواره یکپارچه و صلب تشکیل می‌دهند. این ساختار یکپارچگی بالا، مقاومت عالی در برابر نفوذ گاز و دوام در شرایط فشار و دمای بالا را تضمین می‌کند.
RTP نوع Disbonded (جداشونده): این نوع از لایه‌های مستقل تشکیل شده و برای شرایط معتدل و محیط‌هایی با فشار پایین‌تر مناسب است.
ما خدمات طراحی و مهندسی سفارشی را بر اساس شرایط کاری، نوع سیال انتقالی و مشخصات مورد نیاز ارائه می‌دهیم. انتخاب مواد و انواع اتصالات نیز بر اساس نیازهای محیطی و عملیاتی صورت می‌گیرد.
انواع محصولات شامل موارد زیر است:
- RTP نوع Disbonded برای جمع‌آوری تک‌چاهی
- RTP نوع Bonded با تقویت‌کننده فولادی برای دریاهای کم‌عمق و دریاچه‌ها
- RTP با تقویت‌کننده آرامید برای کاربردهای با دمای بالا
- RTP برای انتقال گاز (شیل، ترکیبات هیدروژن، هیدروژن خالص)
- لوله پلی‌اتیلن تقویت‌شده با الیاف معدنی برای معادن زغال‌سنگ زیرزمینی
- RTP مقاوم در برابر حرارت برای خطوط ژئوترمال و گرمایشی
تفاوت لوله‌های RTP و GRE چیست؟
لوله‌های RTP ترموپلاستیکی تقویت‌شده و مقاوم به فشار هستند، ولی لوله‌های GRE اپوکسی تقویت‌شده با الیاف شیشه و مقاوم به مواد شیمیایی‌اند.
Lining Layer Material Comparison
| Performance / Type | PE100 | PE-RT (XRT70) | PEX (Lianqiao S1) | UHMW-PE (Yanshan Petrochemical 2.5M) | PA11/12 | POK | PVDF (90165) |
|---|---|---|---|---|---|---|---|
| Density Kg/m³ | 0.94-0.96 | 0.937 | 0.94-0.95 | 0.96 | 1.015 | 1.26 | 1.86 |
| Tensile modulus MPa | 1200 | 570-650 | 960 | 820 | 450 | 1100 | 1300 |
| Yield strength MPa | 19-28 | 19 | 27 | 22 | 27 | 30 | 35 |
| Break elongation rate % | 500-700 | 300-400 | 300-400 | 200-350 | 350 | 350 | 150-300 |
| Vica softening point (B50)°C | 70-75 | 69-73 | 78-85 | 85-90 | 95 | 120 | 153 |
| Fusion point °C | 131 | 130 | 180 | 242 | 171 | 170 | 230 |
| Design Temp. °C | 70 | 75 | 80 | 80 | 90 (injection alcohol) | 95 | 110 |
Reinforcement Layer Comparison
| Performance / Type | Polyester fabre prepreg tape | Glass fabre prepreg tape | Aramid fabre prepreg tape | Polyester twist industrial filament | Steel cord wire tape |
|---|---|---|---|---|---|
| Density g/cm³ | 1.37 | 1.54 | 1.45 | 1.37 | 3.03 |
| Tensile strength MPa | 650 | 820 | 2900-3400 | 690 | 2180 |
| Modulus of elasticity GPa | 9.79 | 30 | 70-140 | 10.7 | 110 |
| Break elongaton rate % | 14~17 | 2.9 | 2.4 | 12~15 | 13 |
| Design Temp. °C | 85 | 80 | 110 | 75 | 90 |
لوله‌های RTP برای عملکرد قابل اطمینان در طیف وسیعی از کاربردهای انتقال سیالات در محیط‌های صنعتی مختلف مهندسی شده‌اند.
خطوط لوله جمع‌آوری در میادین نفت و گاز متعارف.
خطوط لوله جمع‌آوری در میادین نفت و گاز اسیدی.
خطوط لوله تزریق آب پرفشار.
خطوط لوله انتقال فاضلاب.
خطوط لوله آبرسانی.
خطوط لوله مایعات برگشتی از فرآیند شکست هیدرولیکی (Hydraulic Fracturing).
خطوط لوله انتقال گاز از بستر زغال‌سنگ.
خطوط لوله مواد شیمیایی.
توسعه در ساختار و کاربرد:
توسعه ساختار:
قطر کوچک: از طول‌های معین تا پیوسته.
قطر بزرگ: از فشار کم تا فشار بالا.
توسعه کاربرد:
از سیستم‌های آبی به سیستم‌های نفت و گاز.
از سطح زمین تا اعماق چاه.
از خشکی (Onshore) به دریا (Offshore).
محصولات تولیدی گروه صنعتی بهشت کویر آریانا با استانداردهای زیر مطابقت دارند:
API 15S
API 17J
IPS-G-PI-600
ASTM D3350
ISO 11672
ASTM D885
ASTM D2256
دارای گواهینامه تأیید صلاحیت آزمایشگاه بر اساس NACI 17025.
